Опоры ТПР.08.17(2).00.000 в Нижнем Тагиле
Описание
Опоры ТПР.08.17(2).00.000 – разновидность направляющих трубных опор для фиксации труб общего и специального назначения.
Технические характеристики

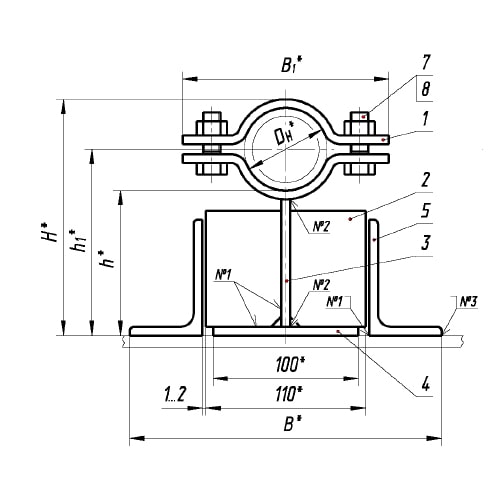

Способ изготовления: сварка, штамповка. Представляет из себя опору из стального уголка и хомут с крепежными элементами. Направляющие опоры относятся к конструктивным элементам трубопровода. Тип опоры: подвижная, неподвижная. Тип фиксирующего элемента: хомуты. Основные функции направляющих трубных опор ТПР.08.17(2).00.000:
- защита трубы от механических деформаций в точке крепления
- стабилизация положения трубы в трех плоскостях
- распределение и передача нагрузки на опорную конструкцию
- гашение вибраций
Марки исходной стали: 09Г2С, Ст3; 12Х18Н10Т; 12ХМ. Хомут изготавливается из гнутого горячекатаного прутка заданного диаметра. Нижней частью корпус соединяется с несущей конструкцией, хомуты служат для стабилизации и ограничения движения трубы во время эксплуатации.
Технические параметры:
- Тип рабочей среды: газ, пар, вода, агрессивные вещества, химические реагенты, теплоноситель
- Диаметр труб под опоры: от 57 мм до 89 мм
- Температура рабочей среды: от -35С до +300С
- Рабочее давление: до 25 МПа
- Температура окружающей среды: до -70С
- Масса: от 6.6 кг до 8.69 кг
- Серия: от ТПР.08.17(2).00.000 до ТПР.08.17(2).00.000-05
- Высота опоры до основания трубопровода: от 100 мм до 150 мм
- Допустимая вертикальная нагрузка: 4 кН
- Допускаемая боковая нагрузка при условии отсутствия внешних изгибающих моментов: 0.7кН
- Длина основания опоры: 170 мм
- Максимальное перемещение вдоль оси трубы: до 90 мм. Причины сдвигов положения трубы: скачки давления, перепады температуры, ударные нагрузки и вибрации
- Тип дополнительной обработки: грунтовка (двухслойная эмаль ХВ-16), цинкование (термодиффузионное цинкование, горячее цинкование), цинкосодержащие эмали, эпоксидные смолы, антикоррозийные покрытия.
Преимущества использования бугельных направляющих опор ТПР.08.17(2).00.000: взаимозаменяемость деталей, быстрый ремонт без разбора всей системы, механическая прочность, высокий модуль упругости, долговечность, высокая несущая способность, защита от коррозии и повреждения поверхности, способность равномерно распределить веса между трубой и несущей конструкцией; увеличение срока эксплуатации трубопровода, компенсация нагрузок (динамических и вибрационных), простота и надежность конструкции, простой монтаж системы, возможность эксплуатации в экстремальных условиях повышенной влажности, высокая совместимость с трубами разных стандартов.
Применение
Опоры ТПР.08.17(2).00.000 используют для фиксации труб ГВС и ХВС, теплосетей, нефтяных труб газовых труб, труб АЭС и ТЭС.
